热缩类端子（Y）
更新：2024/7/30 13:03:36点击：
- 产品品牌
- 产品型号DC-SC(Y)
产品介绍
应用

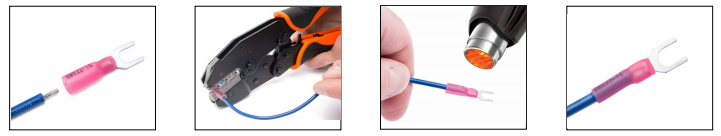

缩接头可提供永久的环境密封。
热缩管产品中使用的聚合物特别适合压接。
电气设备维修，保养和室外电气布线的理想选择。
特点
1．最大电力功率：150 ºC 600V
2．最大电流：
22-16 AWG/0.5-1.5mm2：19A；
16-14 AWG/1.5-2.5 mm2：27A；
12-10 AWG/4-6mm2：48A
3．终端材质：黄铜
4．绝缘体：热缩管
5．电镀：锡

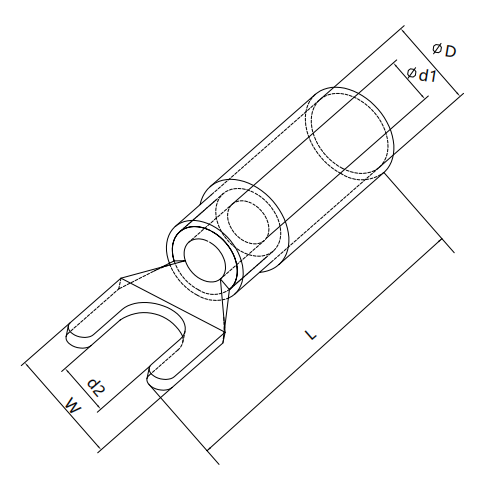

尺寸
|
线径范围
mm2/ Awg
|
标签尺寸 mm | d2 | d1 | W | 管长 | D | L | 颜色 | ||
|
0.5~1.5mm²
22-16AWG
|
#4 | 3.2 | 1.7 | 5.7 | 23 | 4.8 | 33 | 红色 | ||
| #6 | 3.7 | 5.7 | 33 | |||||||
| #8 | 4.3 | 6.4 | 33 | |||||||
| #10 | 5.3 | 8.1 | 33 | |||||||
| 1/4 | 6.4 | 12 | 35 | |||||||
|
1.5~2.5mm²
16-14AWG
|
#4 | 3.2 | 2.3 | 5.7 | 23 | 5.8 | 33 | 蓝色 | ||
| #6 | 3.7 | 5.7 | 33 | |||||||
| #8 | 4.3 | 6.4 | 33 | |||||||
| #10 | 5.3 | 8.1 | 33 | |||||||
| 1/4 | 6.4 | 12 | 35 | |||||||
|
4~6mm²
10-12AWG
|
#6 | 3.7 | 3.4 | 8.3 | 23 | 6.8 | 35 | 黄色 | ||
| #8 | 4.3 | 8.3 | 35 | |||||||
| #10 | 5.3 | 9 | 35 | |||||||
| 1/4 | 6.4 | 12 | 39 | |||||||
