高抗拉焊锡环端子
更新：2024/7/26 16:48:08点击：
- 产品品牌DEEM
- 产品型号DC-SR
产品介绍
应用

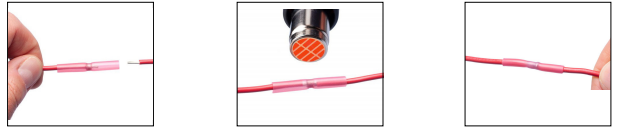

一体式设计，由透明热缩套管和助焊料组成。
提供绝缘，检查，应变缓解和防水。
使绝缘简单，降低安装成本。
热缩管两端涂上彩色热熔胶，精确的线材尺寸使用非常方便。
特点
收缩比率 3:1
电线接头防水
易于控制的焊接过程
高抗拉强度
透明管提供精确检测
操作温度:
工作温度: - 55°C~125°C
最小收缩温度: 80°C
锡环开始融化温度: 138°C
锡环完全融化温度: 160°C
技术参数
| 项目 | 典型值 | ||||||||
| 最大操作温度 | -55℃~+125℃ | ||||||||
| 收缩温度 | >115℃ | ||||||||
| 绝缘强度 | 1KV | ||||||||
| 保护类型 | IP67 | ||||||||
| 焊接 | TYPE Sn42Bi58 per ANSI/J-STD-006 | ||||||||
| 溶剂 | TYPE ROMI per ANSI/J-STD-004 | ||||||||

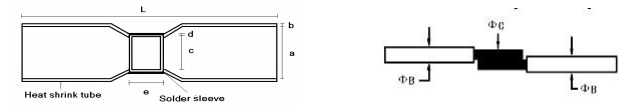

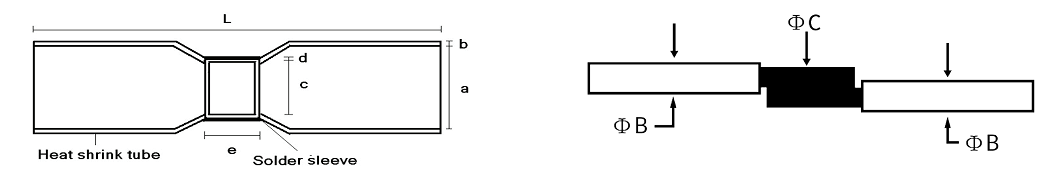

尺寸
| 产品型号 | 标准颜色 | 产品尺寸 (mm) | 线径(mm) | 线缆尺寸 | ||||
| A (最小) | L(最小) |
B (最小) |
B 和 C(最大) |
C(最小) | A.W.G(mm2) | |||
| SR01 | 透明 | 1.7 | 26 | 1.0 | 1.7 | 0.76 | 26-24(0.25-0.34) | |
| SR02 | 红色 | 2.7 | 40 | 1.4 | 2.7 | 1.2 | 22-18(0.5-1.0) | |
| SR03 | 蓝色 | 4.5 | 40 | 2.3 | 4.5 | 2.0 | 16-14(1.5-2.5) | |
| SR04 | 黄色 | 6.0 | 40 | 3.7 | 6.0 | 3.4 | 12-10(4.0-6.0) | |
①热收缩管
②低温焊锡环
